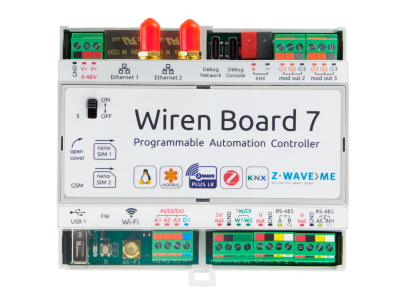

Wiren Board 7: Z-Wave, Zigbee / KNX — это универсальный контроллер автоматизации, работающий под управлением свободного программного обеспечения.

Предназначен для домашней и промышленной автоматизации и мониторинга: опроса датчиков и счетчиков, использования в качестве УСПД, в системах АСКУЭ, а также в системах «умного дома».

Данная версия контроллера может работать с проводными и беспроводными датчиками и исполнительными устройствами.

Поддержка протоколов беспроводной домашней автоматизации Zigbee и Z-Wave обеспечивается благодаря платам расширения и программного обеспечения Z-Way компании Z-Wave.Me. Контроллер прошел сертификацию Z-Wave, гарантирующую совместимость со всеми сертифицированными устройствами Z-Wave.

KNX, Z-WAVE, ZIGBEE

Контроллер одновременно поддерживает работу в беспроводных сетях Z-Wave и Zigbee и проводной сети KNX. Это позволяет комбинировать различные технологий автоматизации и извлекать выгоду из большого количество различных устройств, доступных для вашего проекта.
KNX предназначен для установки в больших домах из-за надежности проводного соединения.
Z-Wave позволяет модернизировать установки, а также расширять сеть KNX с помощью высококачественных и
функциональных устройств.
Zigbee открывает дверь в широкий диапазон недорогих устройств.

Основные преимущества контроллера:

• открытый HTTP/JS/C API для взаимодействия с устройствами
• интеграция с системами визуализации iRidi
• мобильные приложения для iOS, Android
• интеграция с другими системами умного дома, такими как HomeAssistant, OpenHAB, NodeRed и др.
• голосовые помощники: Google Assistant, Alexa от Amazon, Siri от Apple, Алиса от Яндекса
• скрипты позволяют реализовать гибкие правила управления домом, создавать расписания, запускать сценарии
• полная информация о возможностях устройств, о маршрутах в сети, удобные средства диагностики сети Z-Wave
• безопасный удаленный доступ для управления из любой точки мира без использования статического IP

Контроллер WirenBoard 7 содержит чип Z-Wave 7-го поколения, обеспечивающий следующие современные функции:
• дальность передачи прямой видимости 1,6 км в режиме Z-Wave Long Range
• Smart Start для беспроблемного развертывания большой установки
• высокая скорость передачи данных 100 кб/сек позволяет передавать данные быстрее, экономя заряд аккумулятора
• стандарт сертификации Z-Wave Plus™ v2 гарантирует совместимость устройств разных производителей
• шифрование S2 защищает от прослушивания радио

WirenBoard 7 также содержит чип EFR32MG21, который обеспечивает связь с Zigbee и Thread.

Общие характеристики

CPU	- ARM Cortex A7 4 core 1.2 GHz
RAM	- DDR3 RAM 2 GB
FLASH	- 64 GB TLC BiCS5

Размеры

Ширина, DIN-единицы	- 6
Размеры (В х Ш х Г)	- 106 x 90 x 58 мм
Вес (с упаковкой)	- 235 гр

Условия эксплуатации

Используемые температуры	- 0 ... +75 °C
Влажность	- До 92%, без конденсации влаги
Гарантийный период	- 2 года
Условия обслуживания	- 5 лет

Интерфейсы

KNX	1 — только для ZMEEWB7-ZW-ZB-KNX
RS-485	2
CAN	1 - мультиплексирован с одним из RS-485
Слот Micro SD до 60 Мбайт/с (25 Мбайт/с в ревизии 7.2.1)	1
Порты Wx: интерфейс 1-Wire/дискретный вход	2
Порты Ax: дискретный/аналоговый вход и выход «открытый коллектор»	3
Порт D1: дискретный вход/выход «открытый коллектор»	1

Коммуникации

Ethernet 10/100	2 (первый из портов с пассивным PoE)
USB Host (USB-A)	1
Debug Network (USB-C)	Сетевая карта USB для быстрой настройки контроллера. Важно: когда порт подключен к компьютеру, USB 1 отключается.
Wi-Fi 802.11n	1 AP, client
Bluetooth 4.0	1
Z-Wave	700 Series Chip 868.42 MHz
Zigbee	MG21 Series Chip 2.4 GHz (можно конвертировать в BLE или Thread, Matter ready)
SIM-cards	2 x SIM, одна одновременно в сети

Мощность

Напряжение	9–48 V DC
Потребляемая мощность	3В
Схема питания	от высоковольтного входа
Потребляемая мощность	2 на терминалах, 1 пассивный PoE на первом порту Ethernet

Выходы для питания внешних устройств

Vout	Напряжение питания контроллера подается на клеммы, но с ограничением тока, отключением программы и сохранением состояния при перезагрузке контроллера
5Vout	5 В — с ограничением тока и программным отключением

Модули

Слоты для внутренних модулей расширения	3 с терминалами, 1 без терминала (два заняты модулями Z-Wave и Zigbee и один с модулем KNX)
Другие разъемы	Для внешних модулей ввода-вывода BIOS, для модуля резервного питания
