Устройство управления кондиционерами Remotec ZXT-120

Для успешной работы устройства необходимо установить код, соответствующий управляемому кондиционеру. Рекомендуется перебрать несколько кодов для данного производителя и выбрать тот, на который кондиционер откликается наиболее адекватным образом. Обратите внимание, что на российском рынке есть устройства не вошедших сюда брендов, которые сделаны на заводах Gree, General, LG, Midea и др. Попробуйте и эти коды тоже. Данный код необходимо задать значением параметра №27 для устройства ZXT-120. Если ни один код не подошёл для вашего кондиционера, вы можете воспрользоваться функцией обучения.

С помощью Remotec ZXT-120 можно управлять любой ИК техникой, имитируя пульт управления.

Используя инструкцию http://rus.z-wave.me/manuals/show?sku=REM_ZXT-120 обучите Remotec ZXT-120 командам вашего пульта, например от телевизора. Т.к. Remotec ZXT-120 является устройством управления кондиционером, то он может отправлять только команды вида "Режим:Температура", например "Heat:28" или "Cool:20". Процесс обучения заключается в том, чтобы ассоциировать команду от TV пульта, например "Громкость +", с командой кондиционер, например "Cool:20". Таким образом после обучения, если вы дадите команду "Cool:20", то Remotec ZXT-120 отправит по ИК команду TV пульта "Громкость +".

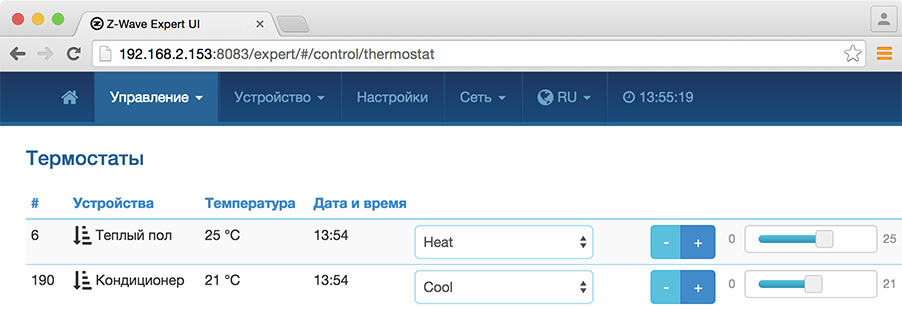

После обучения вы можете проверить, что команды отправляются правильные. Для этого из Expert UI перейдите в раздел Термостаты и отправите одну из обученных команд.

Теперь перейдите к интерфейсу Smart Home в котором для каждой ИК команды можно сделать отдельную сцену и использовать ее либо в автоматизации, либо для создания интерфейса пульта. Интерфейс Smart Home появился в версии v2.0.1-rc25 и доступен по адресу http://192.168.1.108:8083/smarthome, где 192.168.1.108 это IP RaZberry.

Создайте модуль Code Device с типом toogleButton и кодом zway.devices[34].ThermostatSetPoint.Set(2,20)

• 34 - номер устройства
• 2 - режим Cool. 1 - режим Heat
• 20 - температура

Таким же образом создайте все нужные сцены. В разделе Widgets появятся все созданные сцены, при нажатии на них будет отправляться нужная вам команда.

Созданные сцены можно использовать в автоматизации, добавляя их в другие сцены, типа "Просмотр Кино", также сцены можно запускать удаленно с помощью HTTP команд.

Для запуска сцены в браузере выполните HTTP команду: http://192.168.1.108:8083/ZAutomation/api/v1/devices/Code_Device_toggleButton_63/command/on

• 192.168.1.108:8083 - IP адрес RaZberry
• 63 - ID сцены

ID Сцены можно узнать следующим образом:

1. Нажмите на шестеренку в правом верхнем углу виджета
2. Наведите курсор мыши на кнопку CodeDevice
3. В всплывающей внизу строке состояния браузера появится ID сцены, или нажмите на кнопку CodeDevice и найдите Instance ID: 63

Используя HTTP команды можно создать пульт управления на мобильном телефоне. Приложение для телефона должно удовлетворять двум требованиям: первое - возможность создавать интерфейс с кнопками, второе - возможность прописать для каждой кнопки отправку HTTP команды. Есть несколько приложений позволяющих создавать пульты управления для мобильного телефона:

1. iControl Web

   iControl Web это приложение для iPhone позволяющее расположить кнопки на экране и каждой кнопке назначить свою HTTP команду



2. iRidium

   iRidium - это уникальный программный комплекс для визуализации управления системами автоматизации, Аудио/Видео оборудованием и Медиа Серверами с полной двусторонней связью.

   iRidium позволяет управлять с любого мобильного устройства, используя любой пользовательский интерфейс.



3. OpenRemote

   OpenRemote это сервер выполняющий любые команды и конструктор интерфейсов

   О создании пульта с помощью OpenRemote можно почитать здесь http://habrahabr.ru/post/180749/



REM_ZXT120 - устройство управления кондиционерами. Это шлюз, способный переводить язык Z-Wave в язык ИК, причем обучаемый. На примере Fibaro Home Center 2 рассмотрим возможность использования REM_ZXT120 для управления мультимедиа.

• обучить Remotec командам,
• сделать виртуальное устройство.

Чтобы обучить Remotec командам;
• параметр 27 выставляем на "0",
• определяемся с нужным нам значением параметра 25,
• отправляем значение параметра 25,
• обучаем Remotec с пульта - моргнул 2 раза - успешно, 6 - неуспешно.

• Проверяем, что устройство выполняет обученную команду
• Создаем новое виртуальное устройство,
• Создаем набор кнопок,
• Используя функцию fibaro:call(id, "setThermostatSetpoint", "", ""), посылаем нужную температуру для нужного режима.


•

  Настенный выключатель на батарейках помимо управления освещением может включать и выключать кондиционер, отправляя Z-Wave команды устройству управления кондиционером Remotec ZXT-120. Такое взаимодействие работает без контроллера с помощью обычных ассоциаций.

  Выключатель может быть как одноклавишный, так и двухклавишный, также можно использовать брелок с 4 кнопками для управления кондиционером.

  Настройка управления кондиционером с настенного выключателя проходит в 3 шага с помощью контроллера RaZberry:

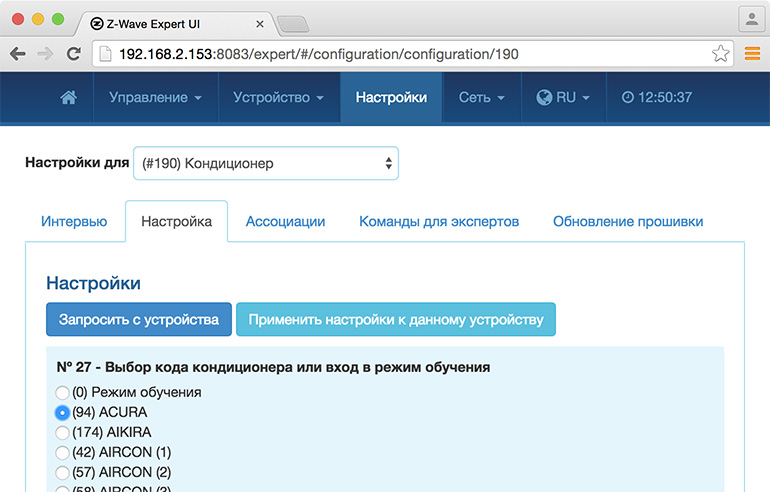

  • Выберите код кондиционера в настройках Remotec ZXT-120

    Инструкция Remotec ZXT-120 с кодами кондиционеров

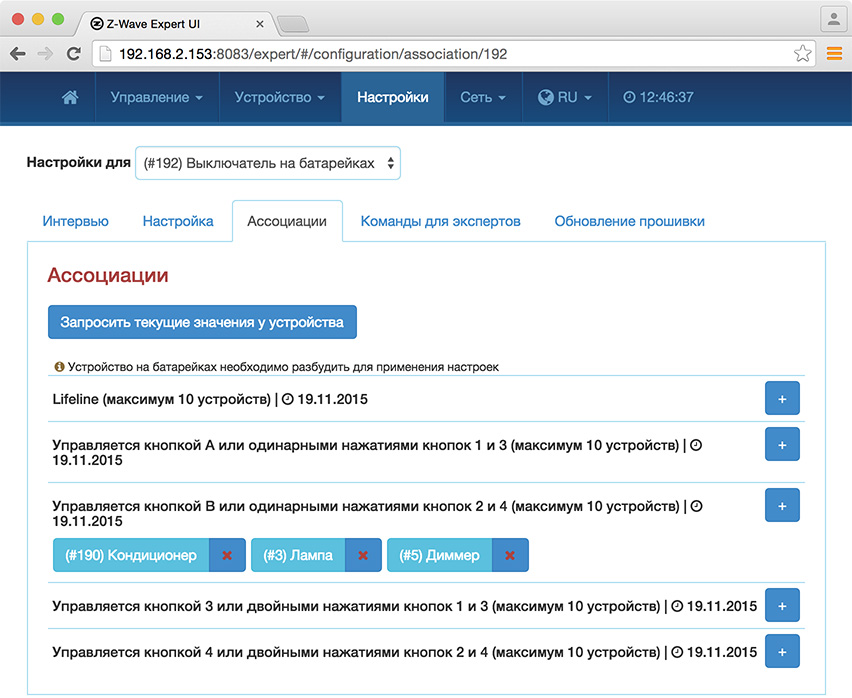

  • В ассоциации выключателя добавьте устройство управления кондиционером Remotec ZXT-120

    В данном случае будут вкючаться диммер, лампа и кондиционер.
  • Задайте режим и температуру на которую будет включаться кондиционер, например Cool 21°C


  Теперь с настенного выключателя можно включать и выключать кондиционер. Включаться кондицинер будет на заданный режим и температуру.

  24 ноября 2015г. Юркин Виталий
